氟塑料離心泵安裝聯軸器需要注意什么事項。
什么是聯軸器?聯軸器又稱聯軸節。用來將不同機構中的主動軸和從動軸結實地聯接起來一同旋轉,并傳送運動和扭矩的機械部件。聯軸器是指聯接兩軸或軸與回轉件,在傳送運動和動力過程中一同回轉,在正常狀況下不脫開的一種安裝。有時也作為一種平安安裝用來避免被聯接機件接受過大的載荷,起到過載維護的作用;以及緩和沖擊、吸振。

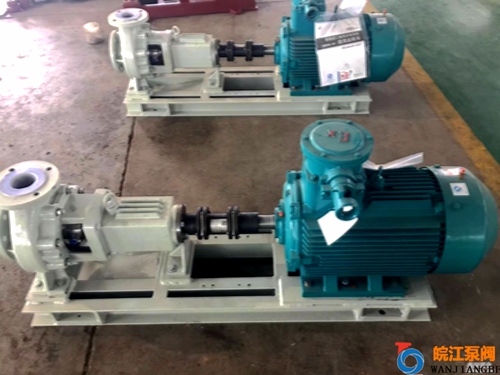

國內化工離心泵,耐酸泵,耐腐蝕泵,比方:LHF襯氟離心泵,LFK襯氟料漿泵,LMU耐腐耐磨料漿泵,LZB氟塑料自吸泵,LSB氟塑料離心泵,LHY氟塑料液下泵,LHJ不銹鋼耐磨堿泵等等都配套聯軸器,聯軸器的方式有,爪型,注銷,膜片式等。
聯軸器裝配的請求
聯軸器總體分剛性和撓性兩類。對剛性聯軸器,請求被銜接的兩側軸同軸度和回轉精度高,而且軸向不能發作抵觸干預,裝配前檢查配合尺寸能否恰當,盡量采用壓入而非敲擊裝配單側部件,然后再銜接到一同;對撓性聯軸器,允許有較大的誤差(包括軸偏心、角度、軸向位置),但是必需確保在所選定聯軸器補償才能范圍內。
聯軸器的裝置
聯軸器裝置前先把零部件清洗潔凈,清洗后的零部件,需把沾在上面的油擦干。在短時間內準備運轉的聯軸器, 擦干后可在零部件外表涂些透平油或機油,避免生銹。關于需求過較長時間投用的聯軸器,應涂以防銹油頤養。
關于應用在高速旋轉泵上的聯軸器,普通在制造廠都做過動均衡實驗,動均衡實驗合格后畫上各部件之間相互配合方位的標志。在裝配時必需按制造廠給定的標志組裝,這一點是很重要的。假如不按標志恣意組裝,很可能發作由于聯軸器的動均衡不好惹起機組振動的現象。在擰緊聯軸器的聯接螺栓時,應對稱、逐漸擰緊,使每一聯接螺栓上的鎖緊力根本分歧,不至于由于各螺栓受力不均而使聯軸器在裝配后產生傾斜現象,有條件的可采用力矩扳手。
關于剛性可移式聯軸器,在裝配完后應檢查聯軸器的剛性可移件能否停止少量的挪動,有無卡澀的現象。
各種聯軸器在裝配后,均應盤車,看看轉動能否良好。總之,聯軸器的正確裝置能改善設備的運轉狀況,減少設備的振動,延長聯軸器的運用壽命。
聯軸器的裝置留意事項
(1)為防止錯誤運轉驅動機,請務必切斷安裝的主電源并確認平安后再停止裝置。
(2)請肅清附著在裝置軸及聯軸器內徑面上的異物、灰塵、污油等。特別是附著有會大幅度影響摩擦系數的含有二硫化鉬以及極壓添加劑的油脂等污油時,請停止脫脂等的處置將其徹底肅清。
(3)為了充沛發揮聯軸器的性能,請依規格表中較好大允許偏心的范圍內停止裝置。表中的裝置誤差為各自獨立發作時的較好大值,因而請將復合發作時的允許值思索在一半以下。
(4)對心時請將直尺貼在本體外周部,用約呈 90°相離的兩點停止檢查。組件的運用壽命依據對心精度的不同會遭到很大影響。
(5)裝置聯軸器后,請務必加設平安蓋。否則,在運轉過程中接觸本產品會招致受傷。
(6)夾緊螺栓請務必運用校準后的扭矩扳手并依照規格表的夾緊螺栓鎖緊扭矩之值停止緊固。
(7)裝置經常因分離辦法不當而振動過大運轉不正?;蛑行牟粶?zhǔn)、偏角超出負荷,會形成馬達、聯軸器等機件損壞,因而倡議您在機械組裝上須留意精度均衡校正的動作,以進步機械之壽命。
皖江泵業出廠的化工泵都會附帶一張請求用戶試機之前應該留意的事項闡明,當中就提示了用戶在耐腐蝕泵試機之前要留意泵與電機聯軸器留意事項以及同心度的調整提示。
