化工用耐酸泵安裝截止閥需要注意哪些方面?
文章出處:未知 人氣:發表時間:2019-04-28 16:40
在化工行業以及新能源行業中,安裝應用耐酸泵,耐腐蝕泵,不銹鋼泵時,可靠的安裝方法一定選用相關聯的伐門以及相同的義表等,假如各種閥門和類型選用有誤肯定會(huì )造成事故的產生,今天我們來講講管道路中襯氟閥門和襯氟截止閥的作用以及差別。

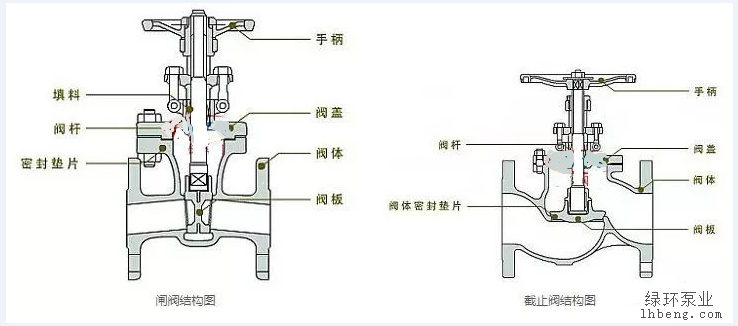

一、前提來說下結構上的有什么不同:
(1)閘閥可借助介質壓力牢牢與密封面閉緊,進而達到不泄漏的作用。當開閉時閥芯和閥座密封面一直觸及并互相摩擦,因而密封面更易磨損,閘閥處在達到關閉時,管道前后壓力差挺大,使密封面損壞愈加嚴重。
(2)閘閥的結構會(huì )比截止閥更復雜,從外形來看,同口徑情況下,閘閥要比截止閥高,截止閥要比閘閥長。另外,閘閥還有明桿和暗桿之分。截止閥沒有。
(3)截止閥的密封面是閥心的一個小梯形側面(主要看閥心的形狀),一旦閥心脫落,相當于閥門關閉(如果壓差大,我認為關不嚴,不過止逆效果還不錯),閘閥是靠閥心閘板的側面來密封,密封作用不如球閥,閥心脫落也不會(huì )像截止閥那樣相當于閥門關閉。
二、在來看看工作原理
(1)截止閥在做開啟關閉時,是上升閥桿式的,換句話說轉動手輪,手輪會(huì )跟著閥桿一起做旋轉和升降運動。而閘閥是轉動手輪,使閥桿做升降運動,手輪本身部位沒變。流量不盡相同,閘閥要求全開或者全關,而截止閥則不需要。截止閥有要求進口和出口方向;閘閥找不到進出口方向要求。
(2)閘閥只要全開或全關兩種狀態,閘板啟閉的行程很大,啟閉時間長。截止閥的閥板運動行程要小得多,并且截止閥的閥板可以在運動中停在某一處,做流量調整使用。而閘閥是必須做截斷使用,沒有其他功能。
三、較好終了解一下性能差別
(1)截止閥既可以做截斷應用,可以做流量調節應用。截止閥的流體壓力比較大,啟閉時比較費力,但因為閥板距離密封面距離短,因此啟閉行程短。
(2)閘閥由于只能全開和全關,它在完全打開時,閥體通道內的介質流動阻力幾乎為0,所以閘閥的啟閉會(huì )非常省力,但閘板距離密封面距離遠,啟閉時間長。
四、較好后給大家介紹一下閥門的安裝和流向
(1)閘閥流向2個方向效果都一樣,安裝找不到進出口方向的要求,介質可以雙向流通。截止閥則需要嚴格按照閥體箭頭標識的方向進行安裝,關于截止閥進出口方位還有個明文規定,中國閥門“三化給”規定截止閥的流向一律采用自上而下。
(2)截止閥是低進高出,從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。
(3)從流阻的來講在全開時閘閥流阻小,載止閥流阻大。一般閘閥的流動阻力系數約為0.08~5.12,開啟關閉力小,介質可以2個方向外流。普通截止閥流動阻力是閘閥的3-5倍(公眾號:泵管家)。啟閉時需強制關掉才行達到密封,截止閥的閥芯是在完全關閉時才接觸密封面,因而密封面的磨損很小,因為流動主力大需加執行器的截止閥應當留意轉矩操縱機構調整。
(4)截止閥在安裝時有倆種方式,一種是介質能夠從閥芯的下方進入,優點是當閥門關閉時盤根不受壓力,可以延長盤根的使用壽命,并可以在閥前管道承壓的情況下,進行更換盤根的工作;缺點是閥門的驅動轉距較大,是上方流進的1倍左右,閥桿受的軸向力大,閥桿容易彎曲。
所以此方式通常只適用于小口徑截止閥(DN50以下),DN200以上的截止閥都選用介質從上方流入的方式。(電動截止閥一般是選用介質從上方進入的方式。)介質從上方進到方式的缺陷正好與下方進入方法反過來。
