止回閥安裝在氟塑料離心泵什么位置-進口還是出

文章出處：未知人氣：發表時間：2019-05-19 15:02

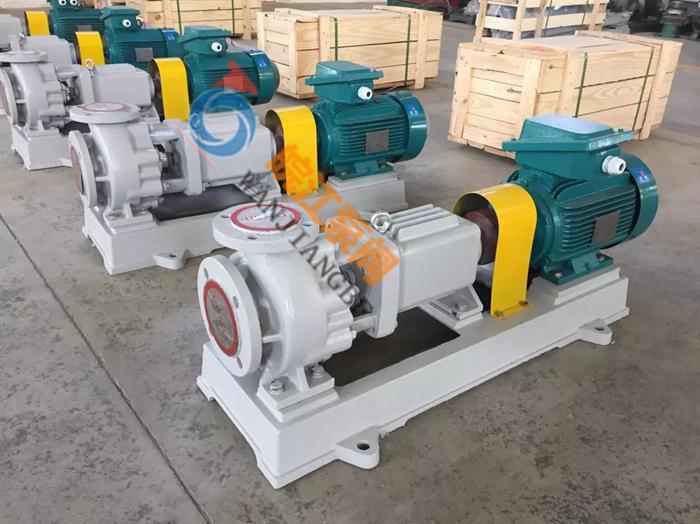

　　氟塑料離心泵是化工行業中對輸送酸堿液及強腐蝕液體常用的離心泵，眾所周知離心泵通常不帶自吸功能，使用時需灌腔，輸送液體防止回流或水泵吸力達不到要求，這時止回閥起到關鍵性作用，耐腐蝕氟塑料化工泵和不銹鋼泵的止回閥該如何安裝，安裝在什么樣的位置才能達到需要的效果呢？

　　首先我們來了解一下什么是止回閥？

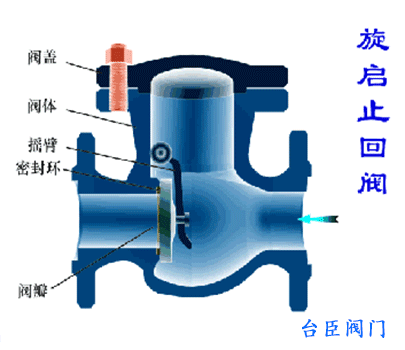

　　止回閥：止回閥作為管道系統順流時開啟，逆流時關閉的閥門，主要用于防止介質倒流，防止水泵及驅動電機反轉以及容器內介質泄放；目前使用較好普遍的是閥瓣圍繞閥體銷軸旋轉的旋啟式止回閥和閥瓣沿著閥體垂直中心線移動的升降式止回閥，但以上2種結構的閥門均存在關閉時介質倒流速度從較好大迅速降為零，致使管道進水管一側內壓迅速升高，從而產生對管路系統有破壞作用的水錘現象，所以一般止回閥生產口徑為50～500mm〔1〕。為減小止回閥的水錘效應，擴大止回閥的使用范圍，作者設計在原產品基礎上，增設緩閉副閥，解決了管道水錘升壓?jiǎn)栴}。

　　止回閥：按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥分為蝶式雙瓣、蝶式單瓣，以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾式連接四種。

　　了解完了之后我們還需要知道止回閥安裝在氟塑料化工泵及不銹鋼泵的什么位置才合適，是安裝在泵的進口還是出口。

　　其實有兩種情況如下：安裝止回閥是為了保證水泵內部水流的流向，從而保障水泵的正常工作。

　　所以關于止回閥的安裝位置，到底是安裝在水泵前還是水泵后，可以分兩種情況：

　　1、安裝在水泵前豎吸管端頭，也叫底閥。目的是為了不用抽一次水向水泵充一次水，因?yàn)樗脙?nèi)以及泵前的吸管內無水時水泵只能空轉抽不上水，所以水泵內必須充滿水才能抽出水。這種水泵的安裝是高于液面時的一種方法，也叫負壓法。

　　2、是安裝在水泵的后方。這種安裝方法是液面高于水泵的情況下，方便啟停水泵時不用關水泵出水閥，特別是對于母管制水泵系統，防止發生倒流的情況。

　　止回閥必須安裝在泵的出口、出口控制閥之前的位置，以便檢修止回閥。一般泵的出口先是軟連接（減震器），接下來是止回閥，再接下來是隔斷閥（如蝶閥、閘閥、截止閥等）

　　1、先裝閘閥或許蝶閥后裝止回閥

　　長處：可以維護蝶閥或許閘閥，沖擊力靠止回閥承當。

　　缺陷：止回閥誰來維護，止回閥是靠壓力差來開關，假如總管壓力高就關，泵的壓力高就開，假如運用的流量不穩定，那么止回閥就會重復開關，會影響止回閥壽數。而且止回閥壞了，特別是母控制體系，需要停運體系后才能進行修補。

　　2、先裝止回閥后裝閘閥或許蝶閥

　　長處：可以維護止回閥，特別是在并聯泵中，當一個泵不發動，其出口門封閉，另外一個泵發動的時候，沖擊力都是閘閥或許蝶閥承當。止回閥發生故障后，可以封閉進出口閥隔離體系進行修補。

　　缺陷：閘閥或許蝶閥誰來維護？從前呈現過一個案例，蝶閥的閥板被打爛了。

　　止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥分為蝶式雙瓣、蝶式單瓣，以上幾種止回閥在銜接形式上可分為螺紋銜接、法蘭銜接、焊接和對夾式銜接四種。一般來說，因?yàn)橹够亻y啟閉動作較為頻頻，內部銜接部分及密封部件容易發生損壞，為便于修補，防止發生因?yàn)橹够亻y故障而停運整個體系的情況，從這個視點考慮，止回閥會裝在出口閘閥或蝶閥之前。
